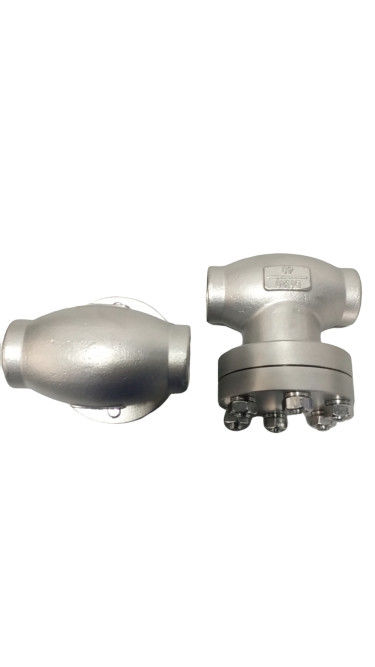

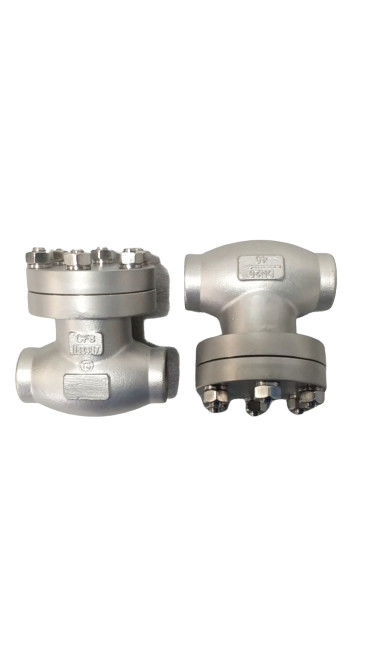

Poziome rurociągi Kriogeniczny zawór zwrotny Lekka Dobra wydajność uszczelnienia

1 .Zawór zwrotny niskotemperaturowy: zawór zwrotny, którego tarcza obraca się wokół kołka w gnieździe zaworu.Dyskowy zawór zwrotny ma prostą konstrukcję i może być instalowany tylko na rurociągach poziomych i ma dobre właściwości uszczelniające.

2 .Zawór zwrotny niskotemperaturowy: zawór, którego tarcza zaworu ślizga się wzdłuż linii środkowej korpusu zaworu.Zawór zwrotny rurociągu to nowy typ zaworu.Jego niewielkie rozmiary, niewielka waga i dobra technologia obróbki to jeden z kierunków rozwoju zaworów zwrotnych.Jednak współczynnik oporu płynu jest nieco większy niż w przypadku klapy zwrotnej.

3 .kompaktowy zawór zwrotny: ten zawór jest używany jako zawór odcinający wodę i parę do kotłów, ma zintegrowaną funkcję podnoszenia zaworu zwrotnego i zaworu kulowego lub zaworu kątowego.

Ponadto istnieją zawory zwrotne, które nie nadają się do instalacji wylotowej pompy, takie jak zawór stopowy, sprężynowy, typu Y i inne zawory zwrotne.

Zawór stosowany jest jako urządzenie zapobiegające cofaniu się medium na rurociągach przemysłowych.

Opis struktury


Podczas użytkowania tego zaworu medium przepływa w kierunku strzałki pokazanej na rysunku.

1. Gdy medium płynie w zalecanym kierunku, dysk zaworu jest otwierany przez siłę medium;gdy medium płynie wstecz, dysk zaworu jest szczelnie uszczelniony z gniazdem zaworu ze względu na ciężar dysku zaworu i odwrotną siłę medium. Zamknięte razem, aby zapobiec cofaniu się medium.

2. Powierzchnie uszczelniające korpusu i dysku zaworu wykonane są ze stali nierdzewnej.

3. Długość konstrukcyjna tego zaworu jest zgodna z GB12221-1989, a rozmiar połączenia kołnierzowego jest zgodny z JB / T79-1994.

Ręczny kriogeniczny zawór odcinający firmy jest odpowiedni do odcinania i cyrkulacji medium w niskotemperaturowych zbiornikach magazynowych, samochodach-cysternach i samochodach-cysternach i może odciąć medium w momencie wystąpienia awarii.
Ten nowy typ zaworu ma zalety prostej konstrukcji, niewielkich rozmiarów, lekkości, dobrego uszczelnienia, wygodnej obsługi, elastycznego otwierania i zamykania oraz szerokiego zastosowania.Stosowany jest głównie do LO2, LN2, LAr, LNG, LHe i innych mediów niskotemperaturowych.Funkcja przeciwwybuchowa.

1. Należy upewnić się, że rura jest przedmuchana przed instalacją.

2. Podczas instalacji upewnij się, że kierunek przepływu wskazany przez strzałkę na korpusie zaworu powinien być zgodny z kierunkiem przepływu cieczy.

3. Ten zawór został odtłuszczony.Przechowuj i utrzymuj w czystości podczas instalacji.

4. Po zakończeniu budowy rurociągu wszystkie zawory na rurociągu należy otworzyć, a pozostałości w rurociągu należy dokładnie i dokładnie przechowywać, aby zapewnić, że system rurociągu jest czysty i wolny od zanieczyszczeń.

5. Schemat instalacji instalacji z wymaganiami bezolejowymi należy odtłuścić.

6. Powoli otwieraj i zamykaj podczas użytkowania.

7. Jeśli precyzyjne części, takie jak tarcza zaworu, gniazdo zaworu i trzpień zaworu są zużyte lub uszkodzone, należy je na czas naprawić i wymienić.

8. W przypadku części takich jak uszczelki i materiały uszczelniające należy je za każdym razem wymieniać na nowe.
