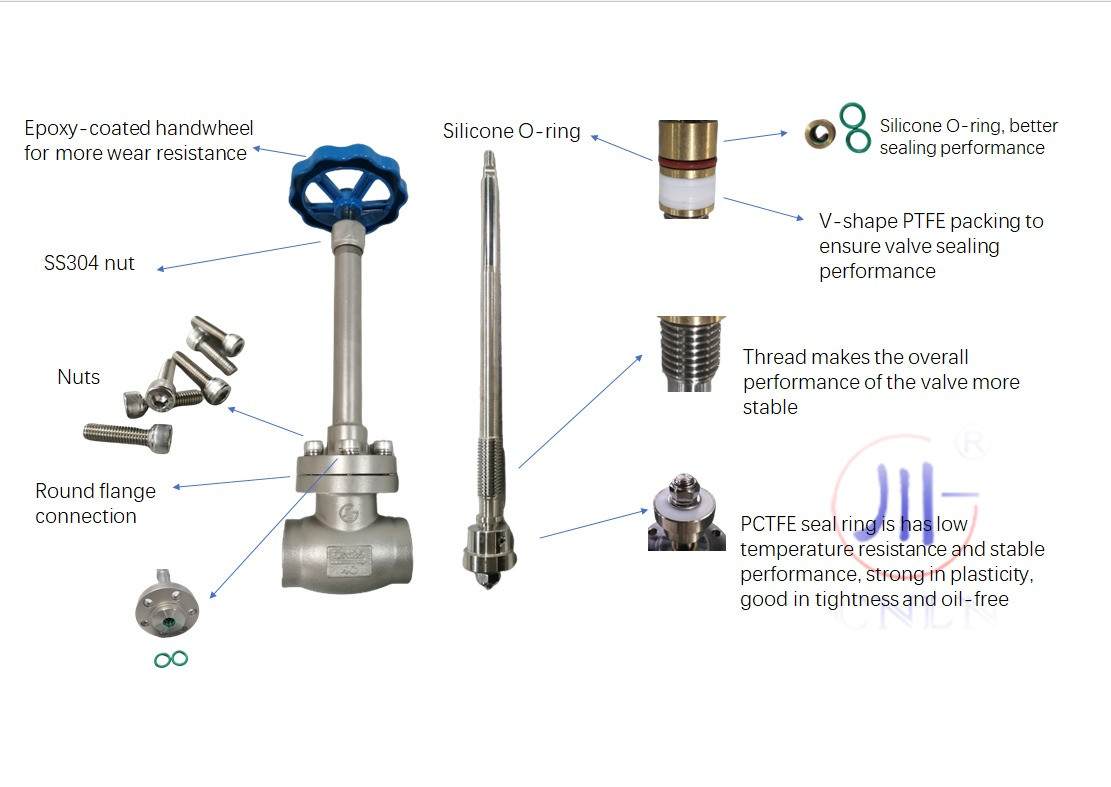

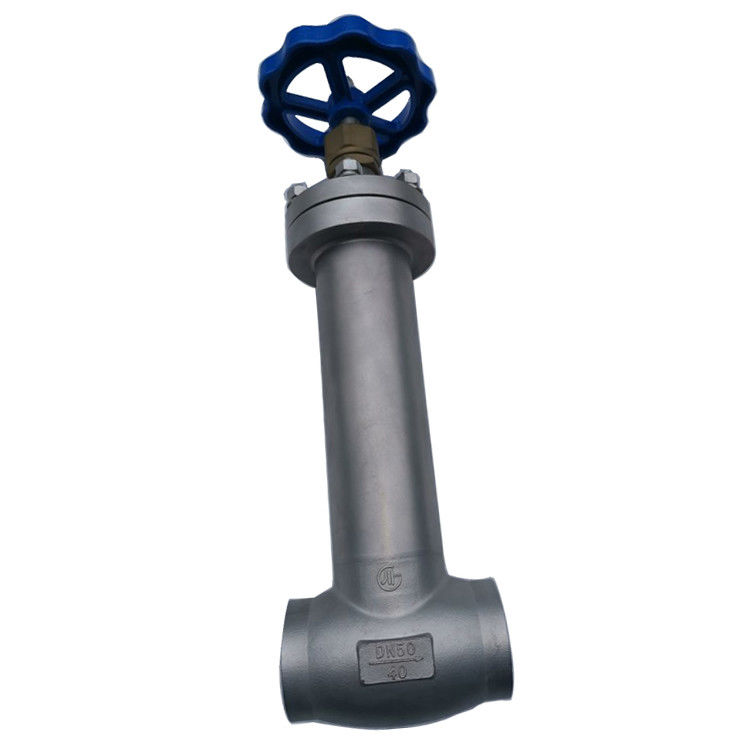

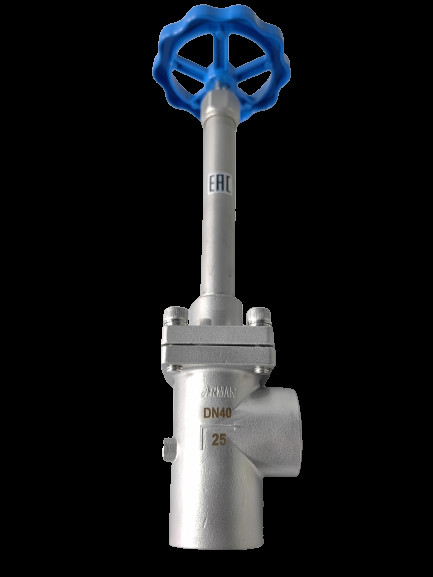

Stal nierdzewna 304 / 316 Niskotemperaturowa pieczęć dyskowa PCTFE Kryogeniczny zawór kulkowy -196~+80°C

Złoża nierdzewnej 304 / 316 Niskotemperaturowe PCTFE Disc Seal Cryogenic Globe Valve

Wprowadzenie

Zgodnie z tą formą ruchu klapy, zmiana przycisku siedzenia zaworu jest bezpośrednio proporcjonalna do ruchu klapy.Oś pnia zaworu zaworu kulisty jest prostopadła do powierzchni uszczelniającej siedzenia zaworuUderzenie otwierające lub zamykające sztabki zaworu jest stosunkowo krótkie i ma bardzo niezawodne działanie odcięcia, co czyni ten zawór bardzo odpowiednim środkiem do odcięcia lub regulacji i tłoczenia.Po klapie zaworu zaworu globu jest w stanie otwartym, nie ma już kontaktu pomiędzy jego siedzeniem zaworu a powierzchnią uszczelniającą klapy zaworu i ma bardzo niezawodne działanie cięcia.ten zawór jest bardzo odpowiedni jako medium do cięcia lub regulacji zużycia strumieniaPo otwarciu zaworu zamknięcia nie ma kontaktu między jego siedzeniem a powierzchnią uszczelniającą dysku, więc jego powierzchnia uszczelniająca zużywa się mniej mechanicznie,ponieważ większość siedzeń i klapek zaworu globusa są łatwiejsze do naprawy lub wymiany Nie jest konieczne, aby usunąć cały zawór z rurociągu podczas uszczelniania elementu, który jest bardzo odpowiedni w przypadku, gdy zawór i rurociąg są spawane ze sobą.więc opór przepływu zaworu zamknięcia jest wyższy niż inne zawory.

Wprowadzenie kryogenicznego zaworu kulkowego

Punkt utrzymania zaworu kulkowego o niskiej temperaturze:

(1) Konstrukcja jest prostsza niż zawór bramowy, a jego produkcja i konserwacja są wygodniejsze.

(2) Powierzchnia uszczelniająca nie jest łatwa do zużycia i zadrapania, a uszczelniacz jest dobry.Nie ma względnego przesuwania się między klapą zaworu a powierzchnią uszczelniającą korpusu zaworu podczas otwierania i zamykania, więc zużycie i zadrapania nie są poważne, wydajność uszczelniająca jest dobra, a żywotność jest długa.

(3) Podczas otwierania i zamykania przebieg klapy jest mały, więc wysokość zaworu zamknięcia jest mniejsza niż zawór bramowy, ale długość konstrukcyjna jest dłuższa niż zawór bramowy.

(4) Moment otwierający i zamykający jest duży, otwieranie i zamykanie są bardziej żmudne, a czas otwierania i zamykania jest główny.

(5) Opór płynu jest duży, ponieważ kanał średni w ciele zaworu jest kręty, opór płynu jest duży, a zużycie energii jest duże.

(6) Kierunek przepływu nośnika Przy nominalnym ciśnieniu PN≤16MPa, zazwyczaj stosuje się przepływ współprądu, a nośnik przepływa w górę od dołu klapy zaworu; gdy nominalne ciśnienie PN≥20MPa,zazwyczaj używa się odwrotnego przepływuW trakcie użytkowania, środek wyłączonego zaworu może przepływać tylko w jednym kierunku, a kierunek przepływu nie może być zmieniony.

Wybór materiałów do zaworów kryogenicznych

1Główny materiał zaworu kriogenicznego

1 Czynniki, które należy wziąć pod uwagę przy wyborze głównych materiałów

Z metalograficznego punktu widzenia, oprócz stali austenitycznej z klatką sześcienną o środku twarzy, miedzi, aluminium itp.,ogólne materiały stalowe będą wykazywać kruchość w niskich temperaturach w niskich temperaturachPrzy wyborze materiału gospodarza należy najpierw wybrać materiał odpowiedni do pracy w niskich temperaturach.Aluminium nie wykazuje kruchości niskotemperaturowej w niskich temperaturach, ale ze względu na niską twardość aluminium i stopów aluminium, odporność na zużycie i drapanie powierzchni uszczelniających z aluminium są słabe,więc stosowanie zaworów niskotemperaturowych ma pewne ograniczenia, tylko przy niskim ciśnieniu i Używane w zaworach o małej średnicy.

Materiał pracujący w niskiej temperaturze powinien zapewnić swoją wydajność w niskiej temperaturze, głównie w celu zapewnienia jego wytrzymałości na uderzenie na zimno.Ozdobę zaworu należy odpowiednio wybrać tak, aby miała wystarczającą wytrzymałość na uderzenie na zimno, aby zapobiec pękaniuStal stopowa z c i cr szybko traci wytrzymałość uderzeniową poniżej -20°C, więc temperatura eksploatacyjna jest ograniczona odpowiednio do -30°C i -50°C.5 można stosować do temperatury -100 °C, stali niklowej o zawartości ni 9 można stosować do -192 °C. Austenitowej stali nierdzewnej, niklu, monelu, Hastelloy, tytanu, stopów aluminium i brązu można stosować do niższej temperatury -273 °C.

Ponadto przy wyborze materiałów do zaworów niskotemperaturowych należy uwzględnić również następujące czynniki:2 właściwości mechaniczne wymagane przez materiały metalowe do utrzymania warunków pracy w niskich temperaturach, zwłaszcza wytrzymałość uderzeniowa, względne wydłużenie i stabilność tkanki; 3 W przypadku niskiej temperatury i bezolejnego smaru ma dobrą odporność na ścieranie; 4 ma dobrą odporność na korozję;5 przy użyciu połączenia spawania, należy również wziąć pod uwagę właściwości spawalnicze materiału.

2 Wybór materiałów do nadwozia zaworu, maszyny, siedzenia zaworu i dysku (zatyczki).stal ferrytowa jest stosowana w temperaturze wyższej niż -100°C; temperatura jest niższa niż -100°C Stal austenityczna jest stosowana; zawory niskiego ciśnienia i małokalibrowe mogą być wykonane z miedzi i aluminium.Wybór odpowiednich materiałów w zależności od niskiej temperatury pracy podczas projektowania.

3 Wybór materiału sztywu zaworu i mocującego elementu

W przypadku temperatury wyższej niż -100 °C materiały węzła zaworu i śruby są wykonane ze stali stopowej, takiej jak ni, cr-mo itp. Po odpowiedniej obróbce cieplnejwytrzymałość na rozciąganie jest zwiększona, a ugryzienie nici zapobiega sięW przypadku temperatury poniżej -100°C jest wykonany z austenitycznej stali nierdzewnej odpornej na kwas.Niska twardość stali 18-8 odpornej na kwasy spowoduje, że szczebel zaworu i opakowanie będą się drapaćW związku z powyższym powierzchnia węzła zaworu musi być pokryta twardym chromem (tylko 0,04 - 0,06 mm),lub nitrowane i pokryte niklem i fosforem w celu zwiększenia twardości powierzchniW celu zapobiegania ugryzieniu orzecha i śruby orzecha jest zazwyczaj wykonana ze stali mo lub ni, a powierzchnia nici jest pokryta dysulfidem molibdenu.
